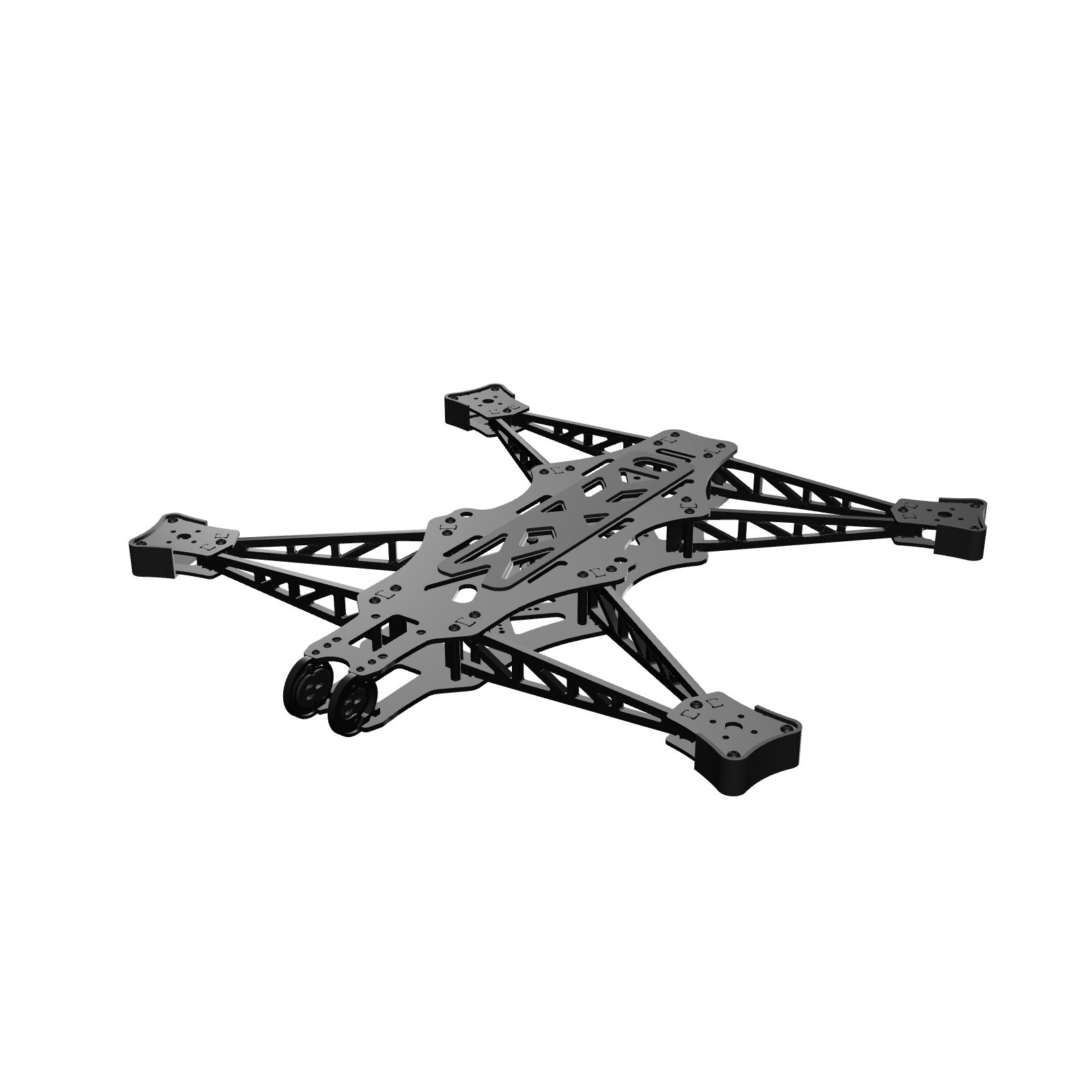

AOS UL10 V5 – Frame Kit
La référence du long range en 10 pouces : un châssis optimisé par simulation CFD et FEA, ultra-rigide grâce à ses bras truss double plaque, et pensé pour voler loin, longtemps, avec une image parfaitement stable. Aucune hélice dans le champ, même avec 155° de FOV.
Le long range, version science
L'UL10 V5 reprend l'architecture qui a fait le succès de l'AOS UL7 et la pousse au format 10". Chaque pièce est issue d'optimisations CFD et FEA : les bras truss en double plaque carbone 4 mm offrent une rigidité digne d'un châssis 5", ce qui se traduit par moins de vibrations, moins de filtrage, des gains PID plus élevés et un vol plus propre. Le support de stack X-Cell (brevet en cours) isole l'électronique des résonances du frame.
Conçu par Chris Rosser — AOS RC
CFD & FEA optimized framesTrois façons de le piloter
Long range
Hélices 10", moteurs 3215-3220 et gros Li-Ion 6S/8S : l'autonomie et la portée pour explorer loin, en montagne comme en plaine.
Cinématique
Soft mount O3/O4 intégré avec support de filtres ND, fixation GoPro : des plans longue distance parfaitement stabilisés.
Charge utile
Plateforme stable et rigide avec support GPS dédié : idéale pour embarquer antennes, trackers ou capteurs supplémentaires.
Contenu du kit
| Pièce | Matière | Détail |
|---|---|---|
| Top plate | Carbone 2.5 mm | 1× |
| Bottom plate | Carbone 2.5 mm | 1× |
| Bras truss | Carbone 4.0 mm | 8 plaques (4 bras double plaque) |
| Plaques moteur | Carbone 2.0 mm | 8× |
| Side plates | Aluminium 7075 · 4.0 mm | 2× (cage caméra) |
| Sides carbone | Carbone 1.5 mm | 2× |
| Support GPS | Impression 3D | 1× |
| Protections de bras | TPU | 4× |
| Mounts silicone X-Cell + lipo pads | Silicone | Inclus |
| Visserie complète + entretoises | Acier / alu | Inclus |
Toutes les pièces carbone sont usinées CNC en France dans nos ateliers, à partir de plaques carbone haute qualité. Utilise le configurateur 3D en haut de page pour choisir les couleurs de tes pièces TPU et visualiser ton châssis avant commande.
Spécifications techniques
| Taille hélices | Jusqu'à 10" |
| Poids du kit | 347 g (visserie incluse) |
| FOV caméra | 155° sans hélices visibles |
| Top / bottom plate | Carbone 2.5 mm |
| Bras | Truss double plaque 4.0 mm |
| Plaques moteur | 2.0 mm |
| Cage caméra | Aluminium 7075, caméras 19-20 mm |
| Soft mount caméra | DJI O3 / O4 intégré + support filtres ND |
| Anti-vibration stack | AOS X-Cell (brevet en cours) |
| Compatibilité stack | 30.5×30.5 · 25.5×25.5 · 20×20 (3 positions) |
| Montage moteurs | Ø19 mm (standard 10") |
| Moteurs recommandés | 3215-3220 · 900 KV (6S) / 750 KV (8S) |
| Entretoises arrière | 32 mm |
| Fixation GoPro | Pattern M3 dédié |
Ressources
Documentation officielle du design AOS UL10 V5 :
The 10-inch long range reference: a frame optimized through CFD and FEA simulation, ultra-stiff thanks to its dual-plate truss arms, built to fly far and long with a perfectly stable image. No props in view, even at 155° FOV.
Long range, the scientific way
The UL10 V5 takes the architecture that made the AOS UL7 famous and scales it to 10". Every part comes from CFD and FEA optimization: the dual-plate 4 mm carbon truss arms deliver stiffness that rivals most 5" frames, meaning fewer vibrations, less filtering, higher PID gains and cleaner flight. The X-Cell stack mount (patent pending) isolates your electronics from frame resonance.
Designed by Chris Rosser — AOS RC
CFD & FEA optimized framesThree ways to fly it
Long range
10" props, 3215-3220 motors and big 6S/8S Li-Ion packs: the endurance and range to explore far, over mountains or plains.
Cinematic
Integrated O3/O4 soft mount with ND filter support, GoPro mounting: perfectly stabilized long-distance footage.
Payload
A stiff, stable platform with dedicated GPS mount: ideal for carrying antennas, trackers or extra sensors.
Kit contents
| Part | Material | Detail |
|---|---|---|
| Top plate | 2.5 mm carbon | 1× |
| Bottom plate | 2.5 mm carbon | 1× |
| Truss arms | 4.0 mm carbon | 8 plates (4 dual-plate arms) |
| Motor plates | 2.0 mm carbon | 8× |
| Side plates | 7075 aluminium · 4.0 mm | 2× (camera cage) |
| Carbon sides | 1.5 mm carbon | 2× |
| GPS mount | 3D printed | 1× |
| Arm guards | TPU | 4× |
| X-Cell silicone mounts + lipo pads | Silicone | Included |
| Full hardware + standoffs | Steel / alu | Included |
All carbon parts are CNC machined in France in our workshop from high-quality carbon plates. Use the 3D configurator at the top of this page to pick your TPU colors and preview your frame before ordering.
Technical specifications
| Prop size | Up to 10" |
| Kit weight | 347 g (hardware included) |
| Camera FOV | 155° with no props in view |
| Top / bottom plate | 2.5 mm carbon |
| Arms | Dual-plate truss, 4.0 mm |
| Motor plates | 2.0 mm |
| Camera cage | 7075 aluminium, 19-20 mm cameras |
| Camera soft mount | Integrated DJI O3 / O4 + ND filter support |
| Stack anti-vibration | AOS X-Cell (patent pending) |
| Stack mounting | 30.5×30.5 · 25.5×25.5 · 20×20 (3 positions) |
| Motor mounting | Ø19 mm (standard 10") |
| Recommended motors | 3215-3220 · 900 KV (6S) / 750 KV (8S) |
| Rear standoffs | 32 mm |
| GoPro mounting | Dedicated M3 pattern |
Resources
Official documentation for the AOS UL10 V5 design:
