La version sans cage du Primal : caméra FPV clipsée entre les entretoises avant, action cam sur un support TPU incliné. Le Primal dans sa forme la plus légère. Architecture minimaliste : 7 pièces carbone seulement (top, middle, bottom + 4 bras identiques). Solidité et simplicité, la signature AuxPlumes.
La philosophie AuxPlumes
Pas d'innovations gimmick, pas de features marketing. Plusieurs itérations pour arriver à la forme la plus simple et la plus robuste possible. Le Pragma 5 Analog est ce qu'il reste après qu'on ait retiré tout ce qui n'était pas essentiel : un frame qui vole, qui encaisse, qui se répare, et qui disparaît dans ton pilotage.
« A good frame is a frame you forget about. » — AuxPlumes

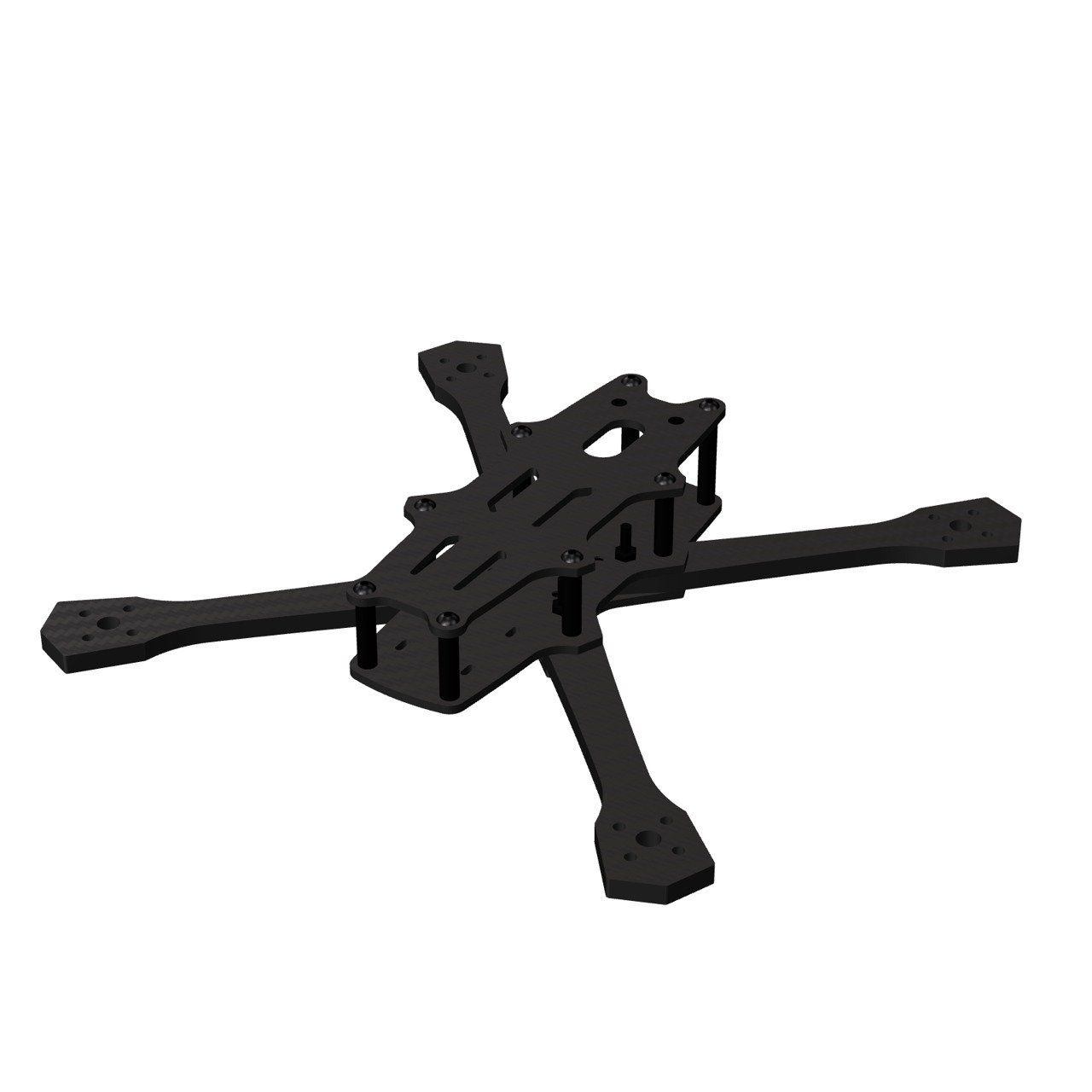

Architecture 7 pièces, zéro complication
La philosophie AuxPlumes poussée à l'extrême : top plate, middle plate, bottom plate, et 4 bras identiques. C'est tout. Pas de sub-assemblies, pas de pièces propriétaires, pas de standoff acrobatique. Pas de cage — la caméra FPV se clipse sur les entretoises avant, et l'action cam se monte sur un support TPU incliné à 30° (DJI Action 2 ou GoPro Session 5). Les bras utilisent les pressnuts M3 pour un démontage/remontage rapide sans fragilisation du carbone.
Le terrain du Primal
Freestyle action cam
GoPro Session ou DJI Action 2 montée sur son support TPU incliné à 30°. Le frame encaisse les crashs, la cam reste protégée pour les plans agressifs.
HDZero Race
Compatible HDZero Freestyle V2. Low latency + true-X 230mm = la config parfaite pour le racing HD compétitif.
Bash frame
Architecture 7 pièces = stock de bras simple à gérer, réparation express, coût de maintenance minimal. Le frame DIY par excellence.
Positionnement dans la famille AuxPlumes
| Version | Format | Architecture | Usage |
|---|---|---|---|
| Primal 5" (cette page) | 5" | Sans cage | Freestyle léger, action cam |
| Primal C30 5" | 5" | Cage fixe 30° | Action cam, HDZero freestyle |
| Primal C45 5" | 5" | Cage fixe 45° | Freestyle agressif, racing |
| Pragma C 5" | 5.1" | Cage alu DJI réglable | DJI O3/O4 Pro cinematic |
| Pragma 5 HD / Analog | 5.1" | Racing traditionnel | DJI HD · HDZero · Analog |
Spécifications techniques
| Taille hélices | 5" |
| Wheelbase | 230 mm (true-X) |
| Poids nu | ~130 g |
| Caméra cible | Micro / Nano (GoPro Session, Action 2) |
| Tilt caméra | Support TPU 30° (action cam) |
| Bras | 5.5 mm · pressnuts M3 |
| Plaques (top/middle/bottom) | 2.5 mm · T700 |
| Montage moteurs | 16×16 mm (2207/2306) |
| ESC max | 40×40 mm sans ailettes (~55 mm diag) |
| VTX max | 35×35 mm · motif 20×20 mm M2 |
| VTX compatible | HDZero Freestyle V2 |
| Batterie max | 40×80 mm (1100-1300 mAh 6S) |
| Carbone | T700 |
| Standoffs | Aluminium 7075 (obligatoire) |
| Architecture | 7 pièces carbone seulement |
Ressources
Projet conçu par AuxPlumes sur Printables (fichiers STEP + STL + PDF) :
The cage-less version of the Primal: FPV camera clipped between the front standoffs, action cam on a tilted TPU mount. The Primal in its lightest form. Minimalist architecture: only 7 carbon parts (top, middle, bottom + 4 identical arms). Strength and simplicity, the AuxPlumes signature.
The AuxPlumes philosophy
No gimmick innovations, no marketing features. Several iterations to reach the simplest, most robust shape possible. The Primal is what's left after removing everything non-essential: a frame that flies, takes hits, gets repaired, and disappears into your flying.
« A good frame is a frame you forget about. » — AuxPlumes
7 parts, zero complication architecture
The AuxPlumes philosophy pushed to the extreme: top plate, middle plate, bottom plate, and 4 identical arms. That's it. No sub-assemblies, no proprietary parts, no acrobatic standoffs. No cage — the FPV camera clips onto the front standoffs, and the action cam sits on a 30° tilted TPU mount (DJI Action 2 or GoPro Session 5). The arms use M3 pressnuts for quick assembly/disassembly without weakening the carbon.
The Primal playground
Action cam freestyle
GoPro Session or DJI Action 2 mounted on its 30° tilted TPU mount. The frame takes crashes, the cam stays protected for aggressive lines.
HDZero Race
HDZero Freestyle V2 compatible. Low latency + 230mm true-X = the perfect build for competitive HD racing.
Bash frame
7-part architecture = simple arm stock to manage, express repair, minimal maintenance cost. The DIY frame by excellence.
Positioning in the AuxPlumes family
| Version | Format | Architecture | Use |
|---|---|---|---|
| Primal 5" (this page) | 5" | No cage | Light freestyle, action cam |
| Primal C30 5" | 5" | Fixed 30° cage | Action cam, HDZero freestyle |
| Primal C45 5" | 5" | Fixed 45° cage | Aggressive freestyle, racing |
| Pragma C 5" | 5.1" | Adjustable DJI alu cage | DJI O3/O4 Pro cinematic |
| Pragma 5 HD / Analog | 5.1" | Traditional racing | DJI HD · HDZero · Analog |
Technical specifications
| Prop size | 5" |
| Wheelbase | 230 mm (true-X) |
| Bare weight | ~130 g |
| Target camera | Micro / Nano (GoPro Session, Action 2) |
| Camera tilt | 30° TPU mount (action cam) |
| Arms | 5.5 mm · M3 pressnuts |
| Plates (top/middle/bottom) | 2.5 mm · T700 |
| Motor mounting | 16×16 mm (2207/2306) |
| Max ESC | 40×40 mm no fins (~55 mm diag) |
| Max VTX | 35×35 mm · 20×20 mm M2 pattern |
| Compatible VTX | HDZero Freestyle V2 |
| Max battery | 40×80 mm (1100-1300 mAh 6S) |
| Carbon | T700 |
| Standoffs | 7075 aluminum (required) |
| Architecture | Only 7 carbon parts |
Resources
Project designed by AuxPlumes on Printables (STEP + STL + PDF files):
